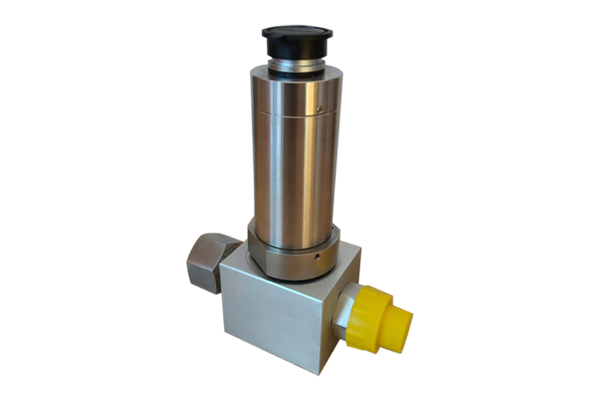

MDW-600 SF6微水密度传感器

产品概述

科征科技自主研发的MDW-600型微水密度传感器及其在线监测系统是根据国家智能电网需求设立的重点项目，传感器外观小巧，轻量化，可同时监测SF6气体绝缘电气设备中SF6气体压力、温度、密度和微水含量变化，出具相应参数，并进行一体化实时监测。同时，产品设置了自动预警功能，从而方便一线监测。

传感器直接接触SF6气体，真实测量SF6气体绝缘电气设备中SF6气体的温度，通过温度补偿获取P20值，进一步获取腔体内SF6气体的密度值。同时根据国家电力行业标准对微水进行了温度补偿，折算成20℃温度下的微水值，从而真实地反映设备中SF6气体的水分。

另外，本产品在电路方面做了抗干扰防护，从而使其能够轻松应对环境中复杂和恶劣的电磁干扰。在结构上减少了漏点，具有高密封性能。

主要功能

nSF6 气体密度监测

系统对SF6气体密度进行连续的监测、记录，可以累计记录历年数据并绘制成曲线， 最新动态和泄漏趋势一 目了然。

nSF6 气体压力、温度监测

采用温度/压力一体化变送器，进行压力和温度数据的采集、存储、传输。

nSF6 气体微水监测

SF6气体微水监测结合先进的露点变送器进行 SF6 气体微水的露点数据采集经过数据运算和处理来实现SF6气体微水监测。

产品特点

n强抗干扰能力

软硬件设计上充分考虑过程层相对恶劣的运行环境，采取独特的轻薄全封闭机箱，整 体面板，强弱电严格分开，装置的抗干扰能力、抗震动能力大大提高，对外的电磁辐射也满足相关标准，完全满足户外安装需要。

n运行可靠性

MDW-600SF6微水密度监测装置采用进口露点变送器和高精度 SF6 气体密度传感器，全新设计 的监测装置，专用法兰与一次设备对接，气密性好；监测装置腔体直径较大，加快水分的扩散，微水的测量更加的迅速准确；各路模拟量通道、485 通信、单片机电源相互隔离,系统运行可靠。

n全面支持 IEC 61850 规约

适用范围

系统适用于符合 IEC 61850 标准的全智能变电站，实现各配套厂家的无缝联接，真正

实现间隔层和过程层智能设备间的数据共享。

技术参数
