BM-2000 断路器机械特性在线监测系统

系统概述

    BM-2000机械特性在线监测系统适用于各种电压等级的断路器在线监测，采用了分布式模块化的解决方案，采用高精度霍尔电流传感器对开关的电气特性、绝缘特性进行全方位的监视。采用小型化壁挂式结构便于柜体内部安装，一台采集单元设备即可实现断路器间隔的完全监测。支持新一代变电站通信标准IEC61850，支持MMS通信。

    机械特性在线监测系统适用于变电站中电压等级为10kV~550kV断路器设备或开关柜设备，主要对断路器的分合闸线圈电流波形、储能电动机电流波形、分合闸时间速度行程(可选)等参数进行实时监测。在断路器平时的维护中由于记录了断路器从投运到当前的状态，从而可以根据历史变化趋势研判断路器的电气与机械特性是否正常，保证电力系统电网的安全运行。对于早期发现断路器的电气、机械、回路异常，提供了可靠的数据参考，从而提高对断路器的运行管理水平。

系统配置

    系统配置原则：智能站需按工程规模配置相应数量的监测IED装置；主控采集单元装置、电流传感器等：普通变电站可配置主控采集单元、交换机、电流传感器等。

    智能变电站：

系统功能实现

    监测单元主要完成对断路器分、合闸电流，储能电机电流及触头行程信息(可选)的采集，装置将采集并经处理的断路器参数以及环境参数通过以太网向后台计算机实时发布，完成对断路器机构运行状态的实时监控。

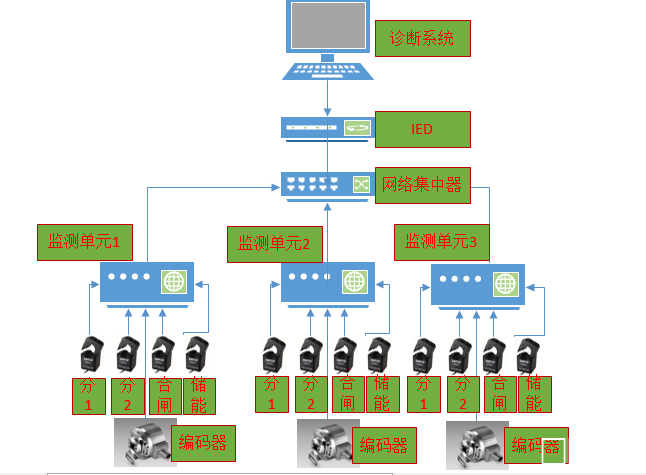

(系统结构拓扑图)

    断路器机械特性在线监测分采单元主要具备了分布式安装的特点。

1. 分合闸状态

     采集开关辅助触点的变化结合行程及分合闸电流判断开关状态。

2. 分合闸线圈电流监测

    装置采用对信号反应微秒级别的霍尔电流采集断路器分、合闸线圈电流，霍尔传感器体积小，安装方式为开口卡合式、电气性能好，不会对断路器主系统的正常运行造成影响。此外，系统还具有采集精度高、线性度动态特性好等优点，这对于保证整个装置的测量稳定性及测量精度都十分有利。3. 储能电机电流监测（选配）

    装置通过监测储能电机工作电流和每次储能时间的记录，可以反映弹簧储能不到位等来预告储能系统弹簧机构状态异常等故障；据此可以提供大修前依据。

4. 断路器行程监测（选配）

    断路器动触头的行程——时间特性是表征断路器机械特性的重要参数, 据此可计算平均速度，最大速度等，还可以提取动触头运动过程中各个事件发生的时刻，根据事件时间来诊断故障，这种方法可以诊断断路器机械部分磨损、疲劳老化、变形、生锈、等故障。

5. GIS气室微水密度监测（选配）

    装置同时可外接感器采集GIS气室微水、密度及温度等环境信息，实现了对GIS断路器及其所在间隔的综合监测、控制，结合环境信息可全方位、多角度的对断路器运行状态进行分析，判断。

6. 行程传感器（选配）

    机械特性监测装置采用光电编码器采集断路器行程特性，传感器通过采集与开关动作触头连动的拐臂转动角度间接测量触头运动行程的变化，从而给装置提供连续变化的信号进而计算出运动速度及运动时间参数。

技术参数

    部分图片

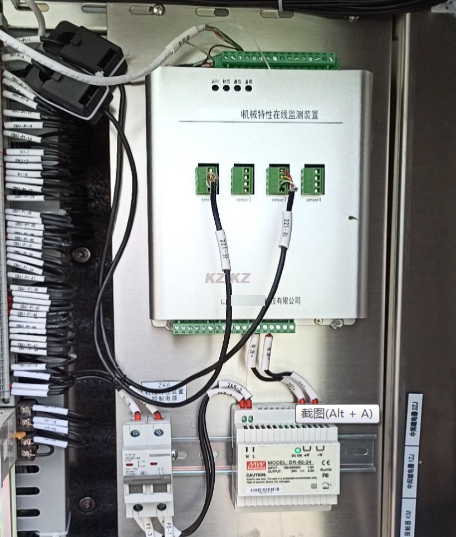

      （主控单元）

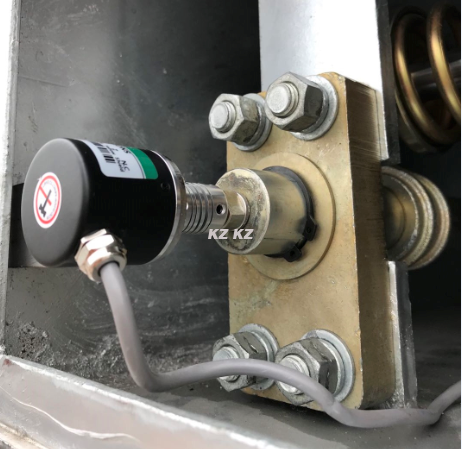

    （行程传感器）

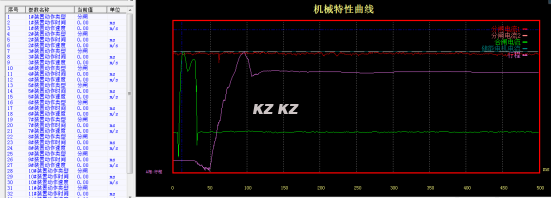

    （软件显示界面）

    （录播效果图）
